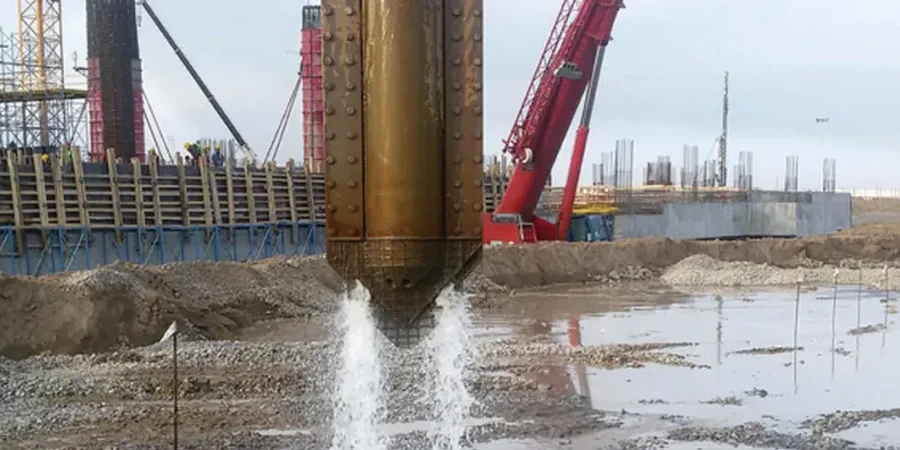

Um dos erros mais custosos que observamos em obras no Vale do Sinos é tratar aterros recentes ou solos aluvionares arenosos como se fossem naturalmente competentes. Em Novo Hamburgo, a proximidade do Rio dos Sinos e a presença de depósitos sedimentares quaternários criam perfis de subsolo onde a compacidade relativa raramente ultrapassa 40% sem intervenção. O resultado disso aparece meses depois: recalques diferenciais que fissuram alvenarias e comprometem pisos industriais. A vibrocompactação com vibrador de agulha em profundidade resolve esse problema ao induzir rearranjo granular e aumento de densidade, e o dimensionamento deve considerar a energia de compactação necessária para cada estrato — definida por parâmetros como espaçamento da malha, tempo de vibração e consumo de amperagem do equipamento. Para calibrar esses valores, integramos o projeto com o ensaio CPT antes e depois da execução, garantindo que a resistência de ponta (qc) atinja o patamar de projeto sem extrapolar o consumo energético previsto.
A eficiência da vibrocompactação em areias saturadas depende mais do controle da amperagem em tempo real do que da energia nominal do vibrador.
Abordagem e escopo
Fatores do terreno local
Durante a execução de um galpão logístico de 8.000 m² no bairro Lomba Grande, o aterro arenoso com espessura variável de 2 a 5 metros apresentava SPT 2 a 4 nos primeiros metros — insuficiente para uma fundação direta com cargas de 300 kN por pilar. O projeto de vibrocompactação especificou malha triangular de 2,2 m com vibrador de 400 mm, e após três passes a resistência média subiu para SPT 12, validada por sondagens de controle a cada 500 m². O risco de não intervir ali seria a ruptura do contrapiso sob tráfego de empilhadeiras em menos de dois anos. Em solos com granulometria descontínua, o colapso por umedecimento também é uma ameaça real: a primeira chuva intensa pode saturar a camada compactada superficialmente e desencadear recalques súbitos no que parecia um solo estável. O projeto precisa antecipar esses cenários com análises de sensibilidade à variação do nível d'água e especificação de ensaios de controle pós-obra que incluam medições de recalque por nivelamento topográfico.
Marco normativo
ABNT NBR 16203:2013 — Solo tratado com colunas de brita ou vibrocompactação — Projeto e execução, ABNT NBR 6484:2020 — Solo — Sondagens de simples reconhecimento com SPT — Método de ensaio, ABNT NBR 6122:2019 — Projeto e execução de fundações, ABNT NBR 12069:1991 — Solo — Ensaio de penetração de cone in situ (CPT)
Outros serviços relacionados
Verificação geotécnica pré e pós-tratamento
Realizamos sondagens SPT e ensaios CPT antes do projeto para calibrar o modelo de densificação, e repetimos a campanha após a execução para comprovar o ganho de resistência em cada ponto da malha. A comparação dos perfis de qc e Nspt é o que valida a garantia de desempenho.
Ensaios de laboratório para caracterização completa
Granulometria conjunta com sedimentação, limites de Atterberg e ensaios triaxiais CID em amostras indeformadas extraídas dos furos de sondagem. Esses parâmetros alimentam diretamente o modelo numérico de elementos finitos usado no projeto.
Monitoramento de recalques pós-construtivo
Instalamos placas de recalque e referenciais de nível profundos para acompanhar a evolução dos deslocamentos verticais durante os primeiros 12 meses de operação da estrutura, permitindo a detecção precoce de qualquer comportamento anômalo.
Parâmetros típicos
Perguntas comuns
Em que tipo de solo a vibrocompactação é realmente eficaz em Novo Hamburgo?
A técnica responde bem em areias limpas e areias siltosas com menos de 15% de finos passantes na peneira #200. Nos depósitos aluvionares do Rio dos Sinos, os estratos superiores de areia média a grossa são ideais. Já as lentes de argila orgânica que aparecem em alguns pontos do bairro Canudos não são tratáveis por vibroflotação pura — nesses casos, o projeto pode prever a substituição parcial do material ou a combinação com colunas de brita.
Quanto custa um projeto de vibrocompactação para um lote industrial?
Para um projeto completo com investigação geotécnica preliminar, dimensionamento da malha, especificações executivas e plano de controle tecnológico, os valores se situam na faixa de R$3.130 a R$12.340, variando conforme a área a ser tratada e a complexidade do perfil estratigráfico. Lotes industriais de 2.000 a 5.000 m² em aterros homogêneos tendem a se aproximar do limite inferior; áreas maiores com intercalações de argila exigem investigação mais densa e modelagem numérica detalhada, aproximando-se do limite superior.
Como é feita a validação da compacidade após a vibrocompactação?
O controle de qualidade segue a NBR 16203 e se baseia em três pilares: sondagens SPT ou CPT executadas nos pontos de pior condição da malha (geralmente o centro geométrico dos triângulos), medição de amperagem acumulada por ponto durante a execução, e monitoramento topográfico de recalques. A aceitação do serviço exige que 100% dos pontos de controle atinjam a resistência de ponta ou o Nspt especificado em projeto, com tolerância de desvio padrão inferior a 15% entre os valores medidos.
