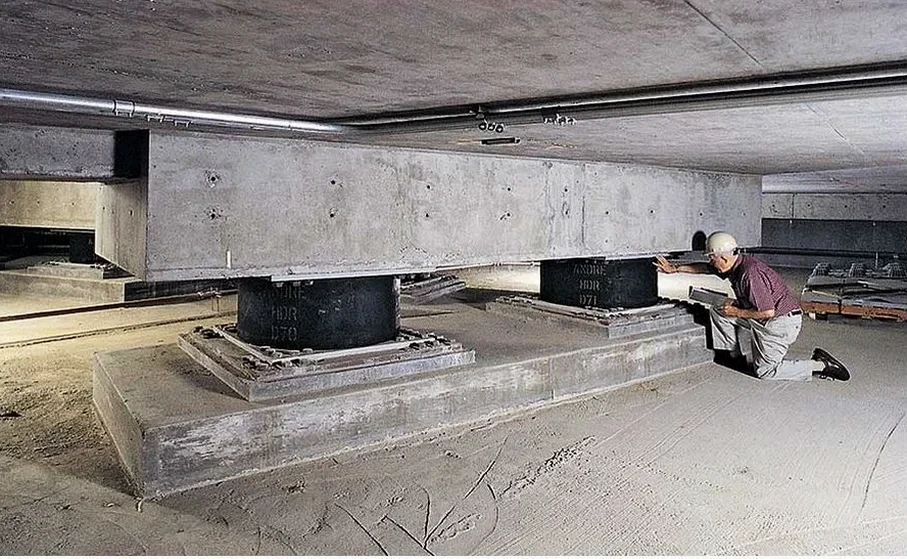

A bacia do Rio dos Sinos moldou o subsolo de Novo Hamburgo com camadas intercaladas de argilas moles e areias saturadas. Quem perfura até os 15 metros encontra lençol freático alto e resistência variável. Projetar estrutura convencional sobre esse pacote significa aceitar recalques diferenciais. O projeto de isolamento sísmico de base muda essa lógica. Em vez de engastar a edificação no terreno instável, inserimos dispositivos que desacoplam o movimento do solo da superestrutura. A norma ABNT NBR 15421:2006 orienta os espectros de projeto, mas a calibração local é que faz a diferença. Já analisamos acelerogramas sintéticos compatíveis com a sismicidade da região e aplicamos isoladores elastoméricos com núcleo de chumbo dimensionados para períodos longos. O resultado é uma estrutura que se movimenta pouco, mesmo sob solicitação sísmica.
Projetar isolamento sísmico em solo compressível exige integrar geotecnia e análise estrutural não linear num único modelo.
Abordagem e escopo
Fatores do terreno local
A ABNT NBR 15421:2006 estabelece os critérios mínimos para estruturas sismo-resistentes no Brasil, e Novo Hamburgo está na zona sísmica 1. O risco real não está na aceleração de pico — está na combinação de solo mole com evento sísmico de período longo. Isoladores mal calibrados podem entrar em ressonância com o depósito sedimentar, amplificando deslocamentos em vez de reduzi-los. Outro ponto crítico é a manutenção do espaço de manobra no fosso sísmico: se uma viga de travamento ou instalação hidráulica invade a folga prevista, o isolador trava e transfere força cortante para a superestrutura. Em reformas e ampliações isso acontece com frequência. A verificação da laje sobre os isoladores deve considerar também a sobrecarga acidental durante a obra — já vimos casos de punção localizada por empilhadeira circulando sobre isolador sem proteção. O ensaio de placa em carga no radier inferior ajuda a validar a rigidez vertical do conjunto solo-apoio.
Marco normativo
ABNT NBR 15421:2006 — Projeto de estruturas resistentes a sismos, ABNT NBR 6122:2019 — Projeto e execução de fundações, ABNT NBR ISO 22762-1:2020 — Isoladores elastoméricos — Parte 1: Métodos de ensaio
Outros serviços relacionados
Dimensionamento de isoladores sísmicos
Especificação de isoladores elastoméricos com núcleo de chumbo (LRB) ou de alto amortecimento (HDR), com análise não linear tempo-história calibrada para os espectros da ABNT NBR 15421 e condições de solo da bacia do Sinos.
Análise estrutural com interação solo-estrutura
Modelagem em elementos finitos da superestrutura, do sistema de isolamento e do solo de fundação, incluindo efeitos de segunda ordem, juntas sísmicas e detalhamento do fosso de isolamento.
Parâmetros típicos
Perguntas comuns
Quanto custa um projeto de isolamento sísmico em Novo Hamburgo?
O valor do projeto de isolamento sísmico de base em Novo Hamburgo fica entre R$11.130 e R$18.630, dependendo do número de isoladores, da complexidade da análise tempo-história e da quantidade de cenários sísmicos simulados. Estruturas com geometria irregular exigem modelagem mais detalhada e podem se aproximar do limite superior da faixa.
Qual a diferença entre isolador LRB e HDR?
O isolador LRB (Lead Rubber Bearing) tem núcleo de chumbo que dissipa energia por deformação plástica e fornece amortecimento de 25% a 30%. O HDR (High Damping Rubber) usa composto de borracha com alto amortecimento intrínseco, entre 10% e 15%. Em Novo Hamburgo, preferimos LRB para edifícios pesados porque o chumbo oferece rigidez pós-fluência mais estável sob cargas axiais elevadas.
O solo de Novo Hamburgo afeta o desempenho do isolamento?
Sim, bastante. As argilas moles da bacia do Sinos amplificam ondas sísmicas de período longo. Se o período do solo for próximo ao período da estrutura isolada, pode haver ressonância. Por isso fazemos análise de amplificação local com perfil geotécnico real obtido por sondagem SPT e, quando necessário, refinamos com CPT.
Qual norma brasileira regula o isolamento sísmico de base?
A ABNT NBR 15421:2006 define os espectros de projeto e os procedimentos de análise sísmica no Brasil. Para os isoladores, seguimos a ABNT NBR ISO 22762-1:2020, que trata dos métodos de ensaio de protótipos. Em fundações, aplicamos a ABNT NBR 6122:2019.
Quanto tempo leva um projeto de isolamento sísmico de base?
O prazo típico para um projeto de isolamento sísmico de base em Novo Hamburgo é de 6 a 10 semanas. A etapa mais demorada é a análise tempo-história com acelerogramas compatíveis com o espectro local, seguida da definição final dos parâmetros de fabricação. A campanha de sondagem e o ensaio de placa no radier inferior correm em paralelo.
